Où installer l'unité extérieure d'une pompe à chaleur ?

L'unité extérieure se place là où elle respire librement, évacue ses condensats sans danger et ne gêne personne : les cotes exactes viennent de la notice du fabricant, qui prime sur tout le reste. À défaut, les règles professionnelles RAGE et le calepin de chantier PACTE donnent des repères précis, que voici, avec les pièges qui coûtent cher une fois la machine posée.

Mis à jour le 9 octobre 2026 par la rédaction de Pacoscope · notre méthode · chiffres à jour

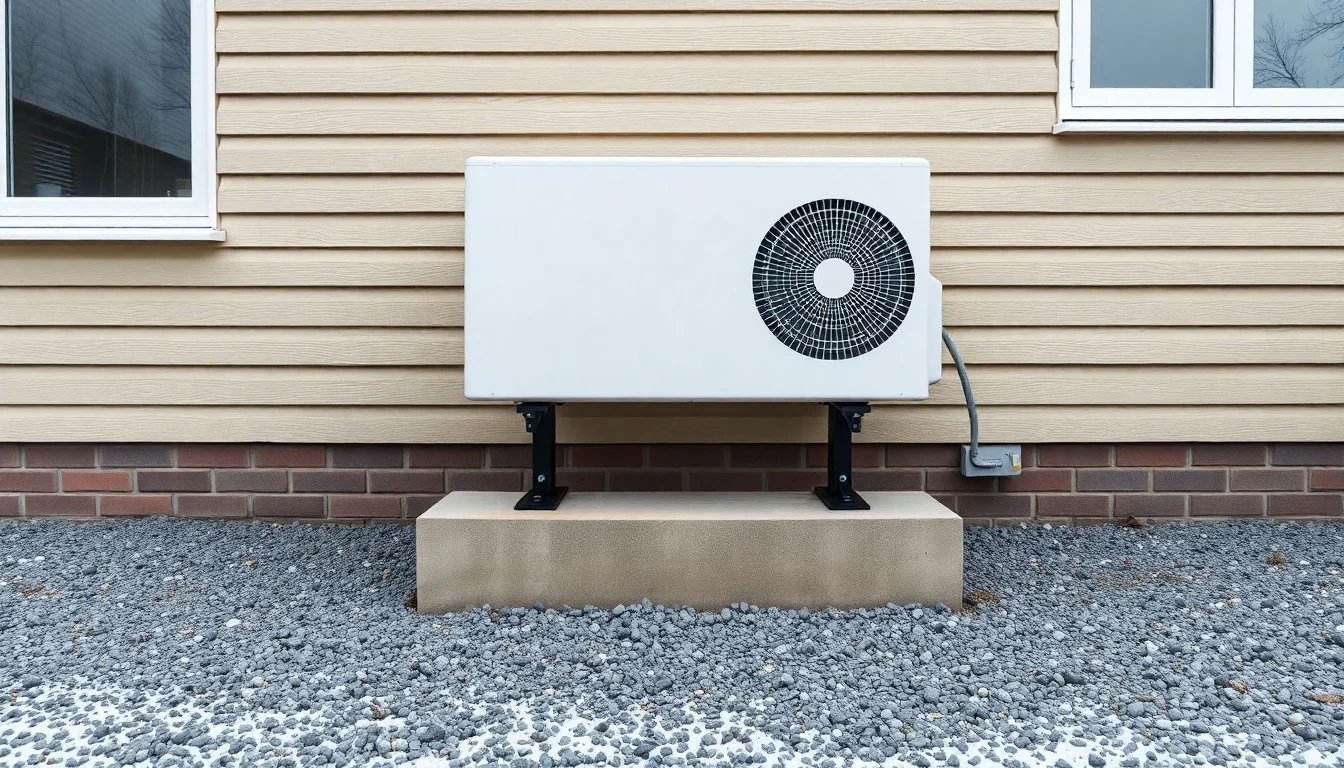

Unité extérieure de pompe à chaleur posée sur un socle surélevé, à distance du mur, sur un lit de graviers

Qui fixe les règles d'implantation ?

Aucune loi ne fixe de distance entre une unité extérieure et un mur. Les règles viennent de trois sources, dans cet ordre : la notice d'installation du modèle, les règles professionnelles (Recommandations RAGE 2012, calepin de chantier PACTE 2015), puis le droit de l'urbanisme et du voisinage.

La notice prime parce que chaque machine aspire, souffle et dégivre à sa façon. Pour ses liaisons, Atlantic écrit par exemple que « la garantie des performances et de la durée de vie du système en dépend ».

Quels dégagements laisser autour de la machine ?

L'unité aspire l'air par l'arrière et les côtés, puis le rejette refroidi par l'avant. Si cet air froid revient vers l'aspiration, la machine perd en puissance, givre plus souvent, dégivre mal et sollicite davantage son appoint électrique, prévient le guide d'installation Daikin Altherma 4 H W.

Côté de la machine	Repère à défaut de notice	Pourquoi
Arrière, côté aspiration	0,5 m au moins du mur	Laisser l'air entrer dans l'échangeur sans le recycler
Avant, côté soufflage	1,5 m au moins	Évacuer l'air froid loin de l'aspiration
Côté des capots	Accès libre, 1,5 m environ	Ouvrir la machine pour l'entretien et le dépannage
Écran acoustique éventuel	0,5 m au moins de la machine	Atténuer le bruit sans étouffer l'échangeur
Sous la machine	Surélévation : 50 mm au moins chez Atlantic (Alfea Extensa A.I. R32), 150 mm chez Daikin (Altherma 4 H W)	Laisser s'écouler les condensats et la glace
Au-dessus	Selon la notice ; un abri garde de larges ouvertures sur les quatre faces	Ne pas enfermer l'air rejeté

Repères du calepin de chantier PACTE (2015) et de la RAGE 2012 (annexe 3), valables à défaut de préconisation du fabricant. Les valeurs de notices ne concernent que les modèles cités.

Dans un angle ou une cour, ces cotes ne suffisent pas : le bruit s'y réfléchit. Par rapport au champ libre, le calepin PACTE compte 3 dB(A) de plus contre un mur, 6 dB(A) dans un angle et au moins 9 dB(A) dans une cour intérieure, d'autant plus que la cour est petite.

Le vent peut aussi rabattre l'air rejeté vers l'aspiration, contre le bâtiment ou sous le vent de celui-ci. La RAGE recommande alors de surélever la machine ou de l'équiper d'un plénum de refoulement, en vérifiant que son ventilateur supporte cette perte de charge.

Vent, soleil, neige : orienter la machine

Vents dominants : un vent qui s'engouffre dans le ventilateur peut le faire tourner trop vite jusqu'à le casser, et rabattre l'air rejeté vers l'aspiration (RAGE, Daikin). Orientez l'entrée et la sortie d'air perpendiculairement au vent, ou abritez la machine derrière une chicane.
Soleil : la RAGE note qu'une implantation au sud facilite le dégivrage, et Atlantic conseille un emplacement « de préférence ensoleillé », à l'abri des vents forts et froids comme le mistral ou la tramontane.
Sonde extérieure : elle se pose à part, de préférence sur un mur nord, à l'abri du soleil et loin des fenêtres et bouches d'aération. Une sonde au soleil fausse toute la loi d'eau.
Neige : la machine ne doit jamais être ensevelie. Daikin demande de la placer au moins 100 mm au-dessus du niveau maximal de neige attendu, et Atlantic plafonne la surélévation à 1,5 m.
Bord de mer : derrière le bâtiment, à l'écart des vents marins directs, ou derrière un pare-vent d'au moins 1,5 fois la hauteur de la machine (Daikin).
Chéneau, poussière, chaleur : évitez les écoulements d'eau importants, comme un chéneau défectueux, les sources de chaleur et les produits inflammables (Atlantic).

Au sol, sur plots ou au mur ?

Atlantic demande une surface plane, perméable (terre, lit de graviers), capable de porter largement le poids de la machine et qui ne transmette aucune vibration à la maison. Le calepin PACTE ajoute des plots antivibratiles, une visserie inox et des supports galvanisés ou inox.

Le support mural est tentant pour gagner de la place, mais il colle la machine au bâtiment. Atlantic le déconseille dès que des vibrations peuvent se transmettre et privilégie la pose au sol.

Les tableaux acoustiques de la RAGE chiffrent l'écart : à puissance acoustique égale, une machine sur supports muraux donne environ 3 dB(A) de plus qu'une machine sur socle, à toutes les distances.

Distance à la machine	Sur socle béton	Sur supports muraux
1 m	52 dB(A)	55 dB(A)
5 m	38 dB(A)	41 dB(A)
10 m	32 dB(A)	35 dB(A)
20 m	26 dB(A)	29 dB(A)

Pression acoustique approchée pour une machine de 60 dB(A) de puissance acoustique. Source : RAGE 2012, annexe 2, figures A.2.2 et A.2.3.

Pour les distances aux voisins, les écrans et les recours en cas de gêne, voir notre guide bruit et voisinage.

Splits parmi les plus discrètes, 6 à 12 kW

Puissance acoustique extérieure la plus basse du catalogue, à vérifier sur chaque fiche avec l'emplacement prévu.

HitachiR32

Comment évacuer les condensats ?

En chauffage, l'échangeur extérieur est plus froid que l'air : l'humidité s'y condense, et la glace fond à chaque dégivrage. Atlantic prévient que l'unité « peut générer un volume important d'eau » et déconseille de la poser sur une terrasse.

Un sol drainant sous la machine : lit de graviers ou de sable, ou caniveau autour du socle (Atlantic, Daikin).
Jamais sur un passage : l'eau regèle et rend le sol glissant (PACTE, Daikin).
Un raccordement si nécessaire : bac de récupération, flexible et écoulement gravitaire vers les eaux usées, les eaux pluviales ou un lit de graviers (Atlantic).
Un cordon chauffant là où il gèle longtemps, sur le tuyau et le bas du bac, pour éviter le bouchon de glace (Atlantic, Daikin).
Des orifices dégagés : le support ne doit pas boucher les trous de drainage de la plaque de fond (Daikin).

PAC au R290 : respecter la zone de protection

Le R290, c'est du propane, un fluide inflammable de classe A3. Les fabricants définissent donc autour de l'unité extérieure une zone de protection, dont la forme et les dimensions varient d'un modèle à l'autre, et selon que la machine est posée au sol, en hauteur ou dans un angle.

Dans cette zone, la notice Daikin Altherma 4 H W et l'association britannique des pompes à chaleur (HPA) excluent :

les ouvertures vers le logement : fenêtres ouvrantes, portes, bouches de ventilation, soupiraux et entrées de sous-sol, puits de lumière ;
les sources d'inflammation : prises, interrupteurs, luminaires, raccordements électriques, flammes, outils qui font des étincelles ;
les bâtiments voisins, les limites de propriété et les zones de passage public ;
les creux du terrain, les regards d'égout ouverts et les puisards (HPA) ;
une autre unité extérieure, sauf si elle est du même type (Daikin).

Ne cherchez pas de distance unique : il n'y en a pas. La HPA rappelle que la zone et ses dimensions sont propres à chaque fabricant, et recommande en plus une analyse de risque sur place.

Daikin demande même à l'installateur de photographier la machine posée et son environnement, photo exigée pour déverrouiller l'unité. Le choix du fluide est détaillé dans notre guide R32 ou R290.

Monoblocs au R290, 6 à 12 kW, parmi les plus discrètes

Chaque modèle a sa propre zone de protection : demandez le schéma de la notice avant de valider l'emplacement.

BuderusR290

Logatherm WLW MB-10

3,7/5 · 6 retours

10 kW puissance4,77 SCOP

De DietrichR290

MONO AWHP3R 6 M

3,8/5 · 6 retours

6,4 kW puissance5,23 SCOP

MideaR290

BMHC-V6WD2N7E

3,8/5 · 6 retours

6,4 kW puissance5,23 SCOP

De DietrichR290

MONO AWHP3R 8 M

3,2/5 · 6 retours

8 kW puissance5,21 SCOP

Jusqu'où éloigner la machine de la maison ?

Avec une split, la notice fixe une longueur minimale et maximale de liaisons frigorifiques, un dénivelé maximal et la charge de fluide à ajouter au-delà d'une certaine longueur (RAGE). Ces opérations sont réservées à une entreprise titulaire d'une attestation de capacité.

L'exemple de l'Atlantic Alfea Extensa A.I. R32 est parlant : 3 m de liaisons au minimum, sous peine d'exclure la garantie, 15 ou 20 m sans complément de fluide selon la puissance, 30 m au plus en ajoutant 20 à 25 g de fluide par mètre supplémentaire. Le dénivelé est limité à 20 m.

Les liaisons frigorifiques sont calorifugées sur toute leur longueur, avec une protection mécanique de l'isolant jusqu'à 2 m de hauteur. Enterrées, elles passent sous fourreau dans une tranchée de 0,40 à 0,50 m de profondeur, sans aucune brasure en sol (RAGE, PACTE).

Avec une monobloc, c'est de l'eau qui sort de la maison. Les tronçons extérieurs sont calorifugés et munis d'un traceur hors gel, sauf si l'eau contient de l'antigel, avec par exemple des coquilles de polystyrène extrudé ou de polyisocyanurate d'au moins 25 mm (RAGE).

Les différences entre les deux architectures sont détaillées dans notre guide monobloc ou split.

Mairie, copropriété, check-list : avant de valider l'emplacement

Déclaration préalable : nécessaire si l'unité modifie l'aspect extérieur et se voit depuis l'espace public ou depuis un immeuble voisin (justice.fr, Code de l'urbanisme R421-13 et R*421-17).
Dispense si elle n'est pas visible, assouplissement issu d'un décret du 20 février 2026. Sauf en secteur protégé (site patrimonial remarquable, abords de monument historique, immeuble classé ou inscrit, réserve naturelle), où la déclaration reste due.
Même sans changement d'aspect, en secteur protégé, une dalle de pose impose la déclaration, quelle que soit sa surface.
Le PLU de la commune peut fixer des règles d'aspect ou d'implantation : renseignez-vous au service d'urbanisme.
En copropriété, la pose demande un vote en assemblée générale, à la majorité absolue des voix de tous les copropriétaires (loi du 10 juillet 1965, article 25).
Le voisinage : un bruit qui porte atteinte à la tranquillité par sa durée, sa répétition ou son intensité est un trouble, même sans mesure (Code de la santé publique, R1336-5).

La check-list de l'emplacement

Ouvrir la notice du modèle et relever les dégagements, la hauteur sous la machine et les longueurs de liaison.
Vérifier que l'air rejeté part vers un espace libre, sans mur, haie ou angle à moins de 1,5 m devant, et qu'il ne gèle pas une allée ou des plantations.
Repérer le vent dominant et l'enneigement habituel ; surélever si nécessaire.
Prévoir l'évacuation des condensats, loin des passages, avec traçage si l'hiver est rude.
Poser sur socle et plots antivibratiles plutôt qu'au mur, sauf impossibilité.
Éloigner le soufflage des chambres, des vôtres comme de celles des voisins.
Pour le R290, tracer la zone de protection de la notice et vérifier qu'aucune ouverture ni prise n'y tombe.
Mesurer le trajet des liaisons jusqu'au module intérieur et le faire chiffrer.
Poser la question de la déclaration préalable à la mairie avant de signer, et faire écrire sur le devis qui la dépose.

Questions fréquentes

Quelle distance entre l'unité extérieure et le mur ?

Celle de la notice du modèle, qui varie selon la configuration. À défaut, le calepin de chantier PACTE retient 0,5 m au moins côté aspiration, et 1,5 m au moins devant le soufflage.

Peut-on fixer l'unité extérieure au mur ?

Oui si la notice le permet, mais la machine transmet alors plus facilement ses vibrations au bâtiment. Les tableaux de la RAGE donnent environ 3 dB(A) de plus qu'une pose sur socle, et Atlantic privilégie la pose au sol.

Peut-on mettre l'unité extérieure sous un abri ?

Oui, à condition que l'abri garde de larges ouvertures sur les quatre faces et respecte les dégagements de la notice, précise Atlantic. Un local fermé impose des gaines d'air dimensionnées selon le fabricant.

Faut-il raccorder les condensats à l'égout ?

Ce n'est pas toujours nécessaire : un lit de graviers drainant suffit souvent. Un raccordement aux eaux usées ou pluviales s'impose quand l'eau risquerait de couler sur un passage, avec un cordon chauffant si le gel dure.

Quelle distance maximale entre l'unité extérieure et le module intérieur ?

Celle de la notice. Sur l'Atlantic Alfea Extensa A.I. R32 par exemple, les liaisons frigorifiques vont de 3 m à 30 m au plus, avec un complément de fluide au-delà de 15 ou 20 m.

Faut-il une autorisation pour installer une PAC dehors ?

Une déclaration préalable si l'unité se voit depuis l'espace public ou un immeuble voisin. Si elle n'est pas visible, aucune formalité depuis le décret du 20 février 2026, sauf en secteur protégé (abords de monument historique, site patrimonial remarquable…), où la déclaration reste due. Le PLU et, en copropriété, l'assemblée générale ont aussi leur mot à dire.

Une PAC au R290 peut-elle se poser sous une fenêtre ?

Pas si la fenêtre s'ouvre et se trouve dans la zone de protection définie par le fabricant. Cette zone varie d'un modèle à l'autre : seule la notice permet de trancher.

Sources

Les chiffres du catalogue cités dans ce guide sont recalculés à chaque mise à jour du site, à partir des 1 452 fiches publiées.
